ラック＆ピニオン（ZF製）のリビルト対応 小さなキズ・ヘコミの修理事例.

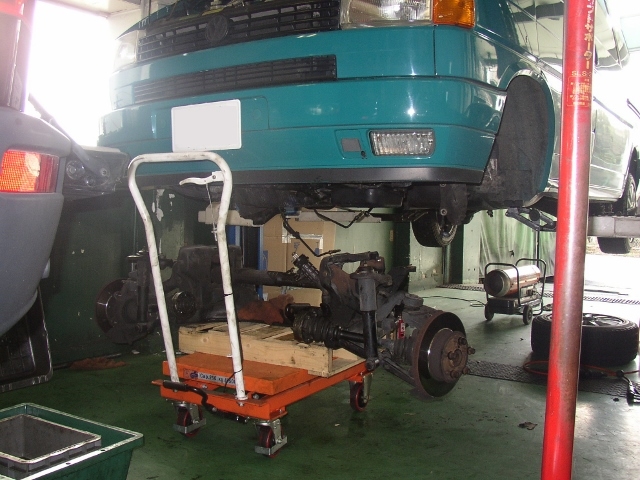

ステアリングラックのオイル漏れで入庫しました。サブフレームを脱着し、ステアリングラックASSYを取り外し、交換作業を実施します。

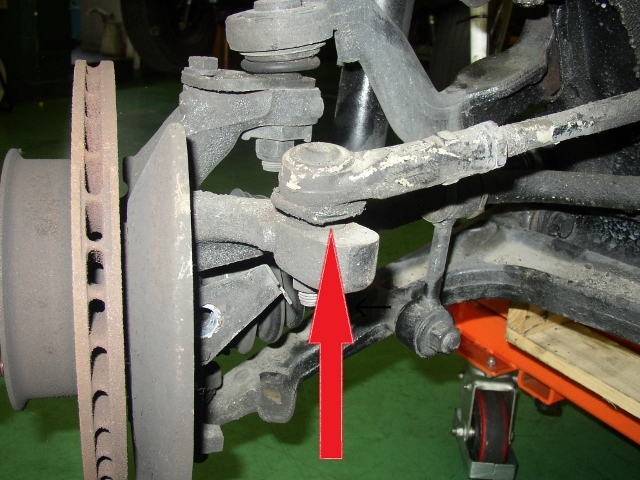

タイロッドエンドブーツ切れ。

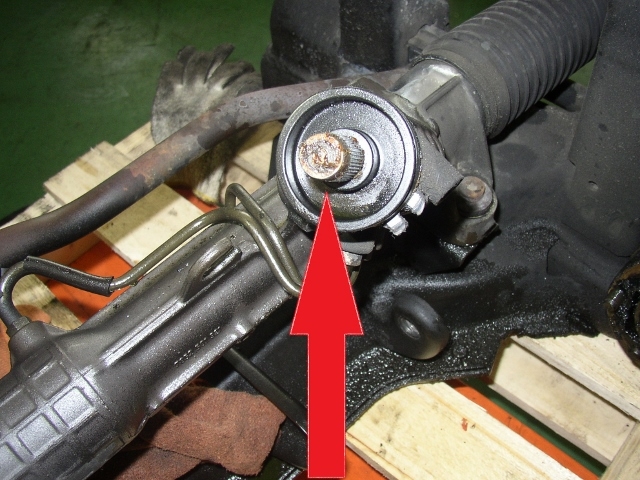

トップシールからオイルが漏れています。

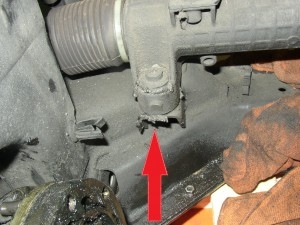

ステアリング マウントブッシュ切れ。マウントも全部交換します。

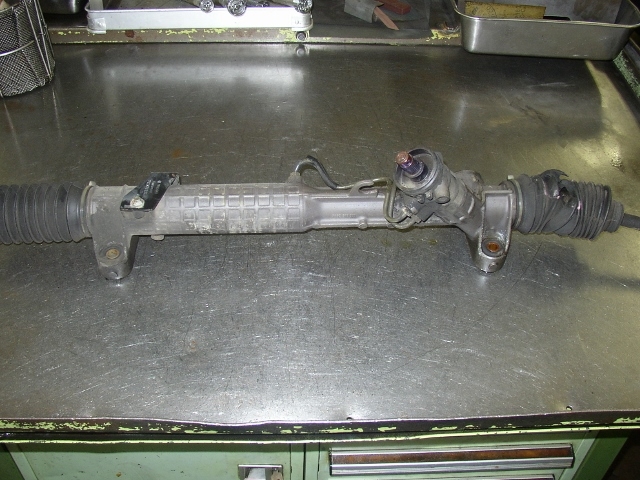

ステアリングラックオイル漏れ及びブーツ切れ。ブーツ切れのまま使用すると、中に水が入り、ラックシャフトがサビる原因になります。サビが発生すると、オイルシールのリップを摩耗させてしまう為、オイル漏れを加速させます。

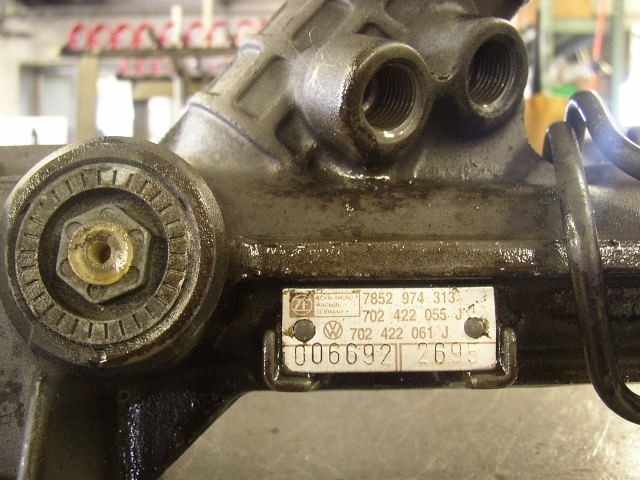

ステアリングラックのコーションプレート。

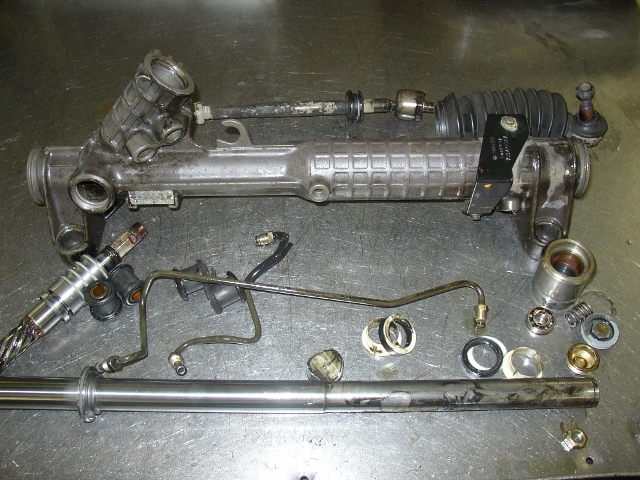

分解状態。ラックシャフト、サビ、キズなどの損傷状態、ハウジングの摩耗等をチェックします。マウントブッシュやタイロッド等は、必ず交換します。

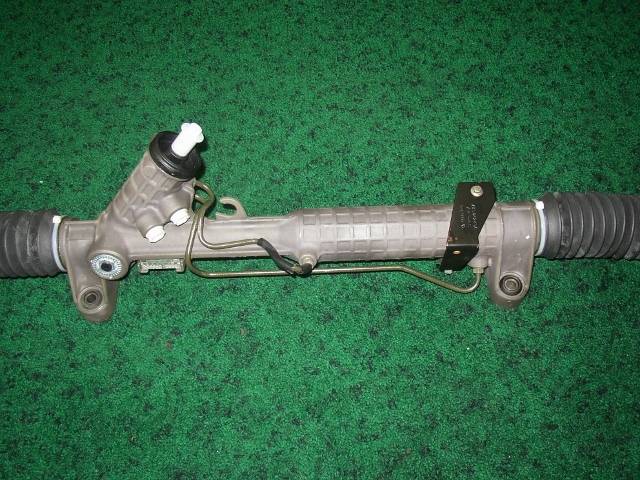

ステアリングラック完成品。テストベンチで機能点検後、タイロッドやブーツを取り付け、車両に取り付けて完成です。
