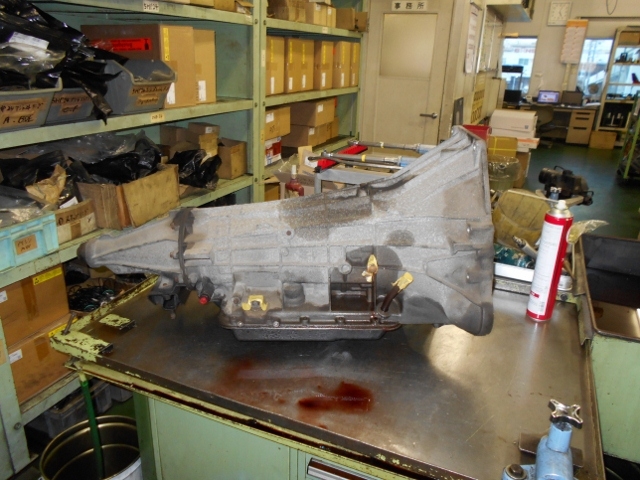

リバース不能の不具合で修理依頼のあったA/Tミッションです。
フォード製「E4OD」のミッションは、エコノラインやF150、リンカーン ナビゲーター、エクスペディション等に搭載されていて乗用車としては、大型のミッションです。
写真のミッションは2駆に搭載されています。

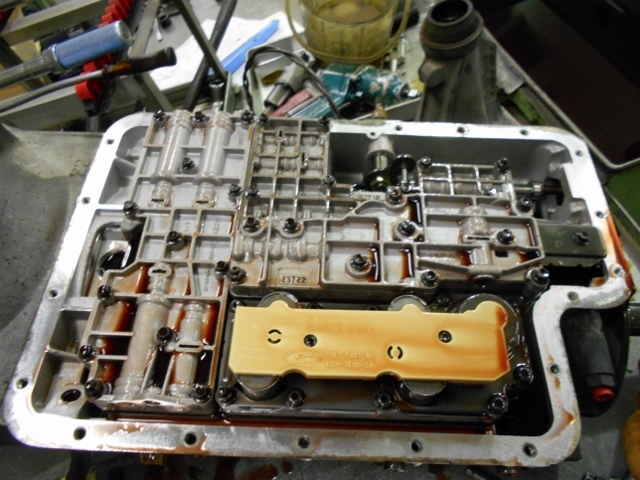

バルブボディは、アクチュエーターボディ、メインボディ、ソレノイドボディからなっていて、完全分離構造になっています。

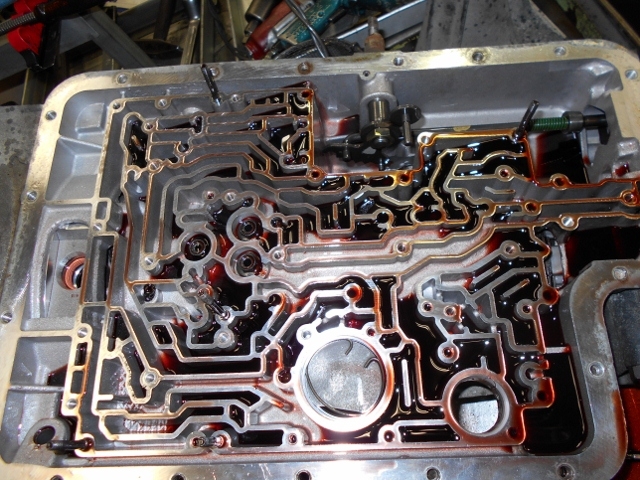

バルブボディを取り外した状態。
年式によって、入っているボルトの数が違います。

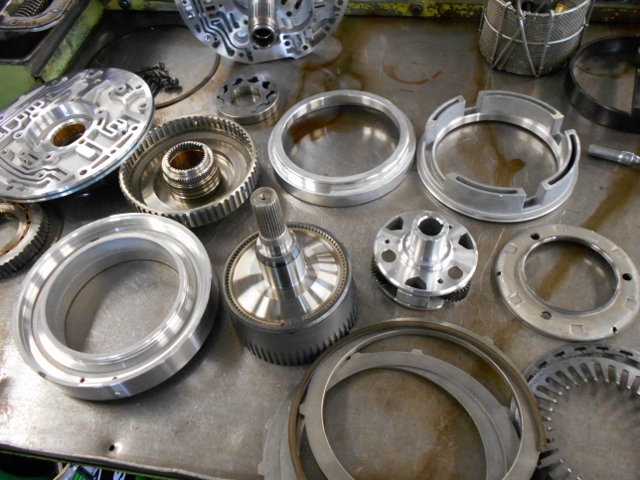

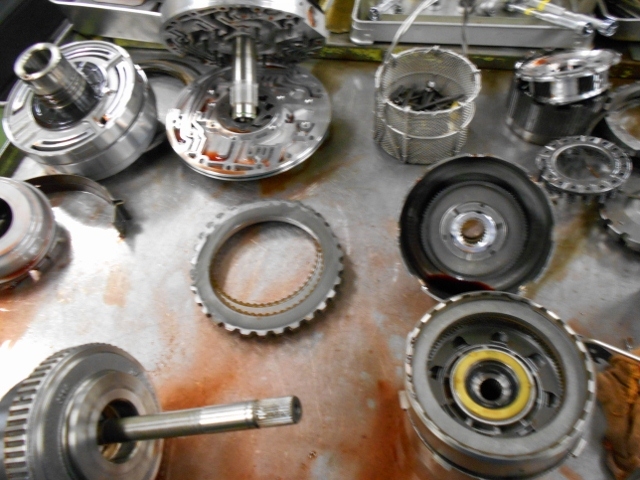

A/Tを分解して、各部点検を行い、損傷部の部品交換と消耗品交換を行っていきます。

洗浄後、部品を組み立てていきます。

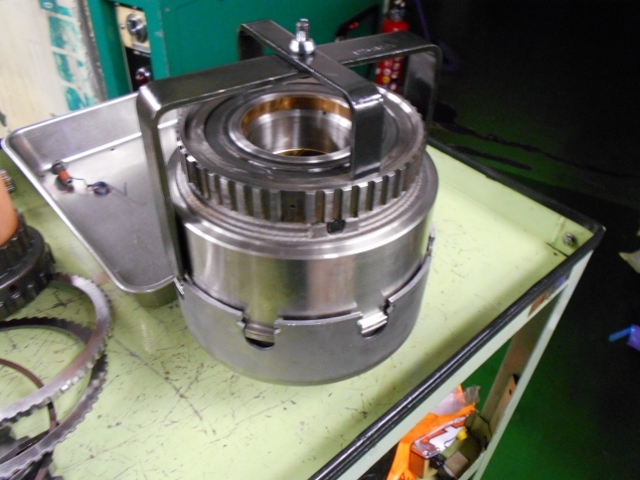

フォワードクラッチ、ダイレクトクラッチセットは、特殊工具(SST)を使用して、A/Tケースに組み込んでいきます。

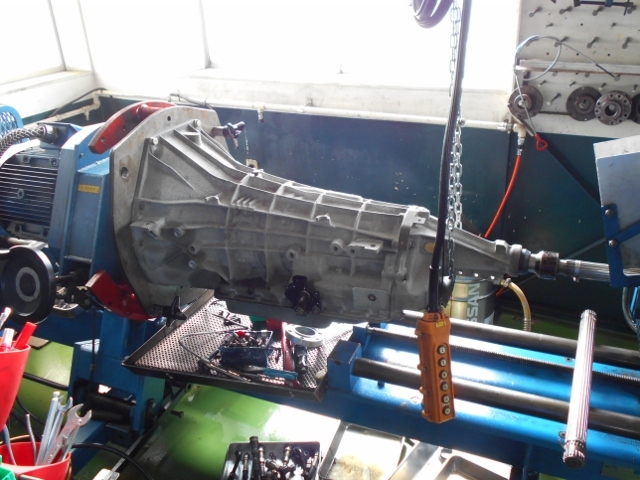

組み立て後、テストベンチを実施し、実走行同等の性能確認を行います。規定値であることを確認し、作業完了です。

エコノラインはキャンピングカーが多いのですが、車体の大きさ等の関係もあるため、デルオートではミッション単体でのお取り扱いになります。
